Тема 3.3: Фрикційні передачі.



План

1. Призначення, будова, принцип роботи, класифікація та застосування фрикційних передач. Матеріали котків.

2. Основні геометричні і кінематичні співвідношення. Сили в передачі. Умова працездатності передачі. Основні відомості про розрахунок передачі на контактну витривалість.

90

1. Призначення, будова, принцип роботи, класифікація та застосування фрикційних передач. Матеріали котків.

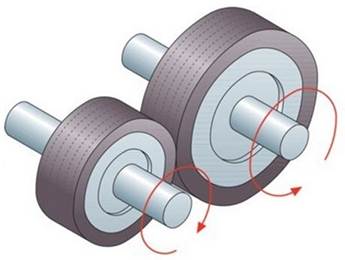

Фрикційна передача (рис. 3.1) складається з двох котків (роликів) 1 і 2, які притиснуті один до одного силою . Обертання від одного котка до другого передається за рахунок сили тертя

Фрикційні передачі застосовують для передачі потужністю до 20 кВт. Значення  коефіцієнта корисної дії лежить в межах 0,90...0,95. Через обмеження габаритних розмірів передаточне число рекомендують брати .

Принцип фрикційної передачі широко застосовують для перетворення обертового руху в поступальний, наприклад, у транспортних машинах – колесо і рейка або дорога, у металургійній промисловості – прокатні стани, тощо.







Матеріалами фрикційних котків найчастіше використовують сталі ШХ15 з термообробкою до твердості 50...55 HRC, леговані сталі 40Х, 40ХН із гартуванням, чавун, неметалеві матеріали – текстоліт, фібру, деревину, шкіру та гуму.





рис



Рис. 3.1. Схема фрикційної передачі

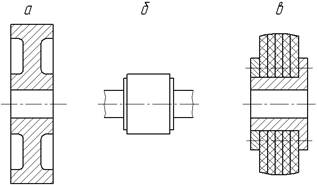

Будова котків здебільшого визначається матеріалами. Металеві котки виготовляють дискової форми (рис. 3.2, а), металеві котки малих діаметрів роблять суцільними разом з валом (рис. 3.2, б), неметалеві котки виготовляють збірної насадної конструкції, наприклад,  рис. 3.2, в.



рис



Рис. 3.2. Схеми будови котків фрикційної передачі

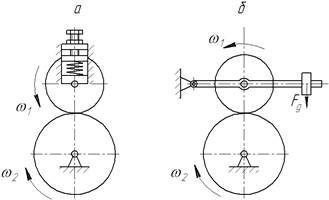

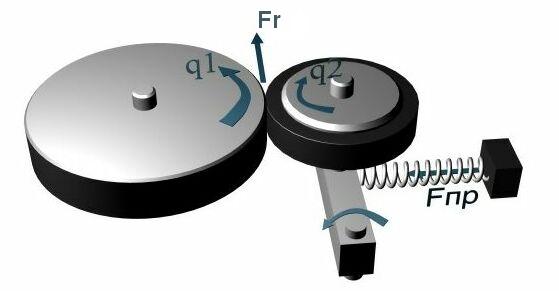

Для створення потрібної сили притискання котків використовують натискні пристрої. На рис. 3.3 показані схеми натискних пристроїв, що забезпечують постійну силу притискання котків за допомогою стиснутої пружини  (рис. 3.3, а) і за допомогою ваги тягарця на важелі (рис. 3.3, б).



рис



Рис. 3.3. Схеми натискних пристроїв фрикційної передачі



Фрикційні передачі поділяють на два  класи:

         - передачі з умовно постійним передаточним числом;

         - передачі з змінним передаточним числом – фрикційні варіатори.

Передачі постійного передаточного числа.

До передач постійного передаточного числа відносять такі передачі, які забезпечують передаточне число

,                                   (3.1)

де - кутові швидкості, відповідно ведучого і веденого котків.

Передачі постійного передаточного числа в свою чергу класифікують за такими ознаками:

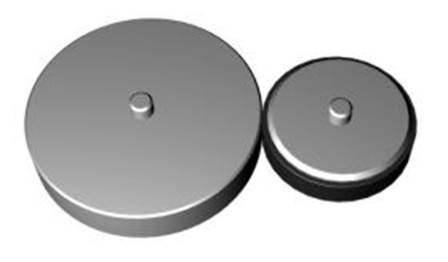

- передачі з паралельними осями, з гладким ободом, зовнішнього дотикання (рис. 3.4, а)

91

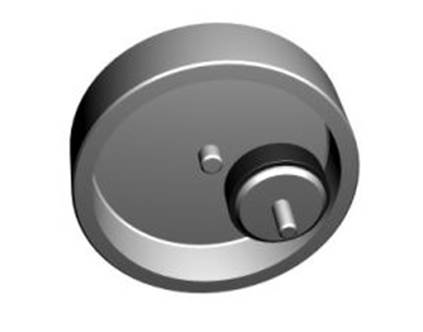

 і внутрішнього дотикання (рис. 3.4, б);

92

- передачі з паралельними осями, з клинчастим ободом, зовнішнього дотикання (рис. 3.4, в) і внутрішнього дотикання (рис. 3.4, г);

- передачі з осями, що перетинаються, з гладким (рис. 3.4, д)  і клинчастим (рис. 3.4, е) ободом.

м479



рис

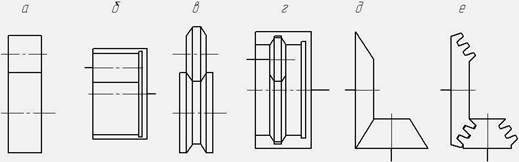

Рис. 3.4. Схеми   фрикційних передач постійного передаточного числа

Передачі змінного передаточного числа – фрикційні варіатори.

До передач змінного передаточного числа відносять такі передачі, які забезпечують передаточне число – це фрикційні варіатори.

,                                       (3.2)

Передачі із змінним передаточним числом – фрикційні варіатори розрізняють за конструктивними ознаками та принципом роботи. Умовно всі фрикційні варіатори можна поділити на два класи:

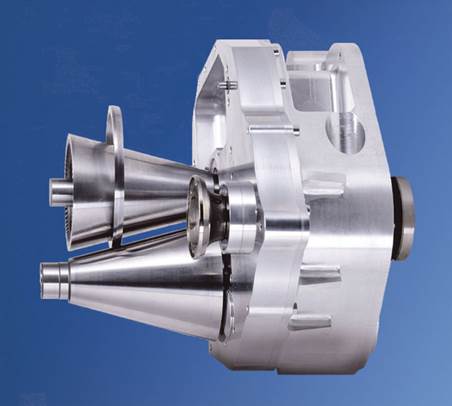

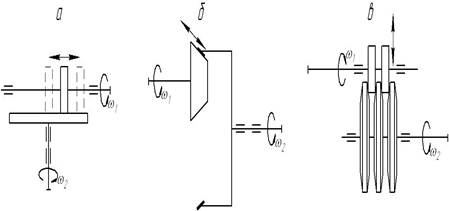

-    варіатори з безпосереднім контактом котків: лобовий (рис. 3.5, а); конусний (рис. 3.5, б); дисковий (рис. 3.5, в);

-    варіатори з проміжними котками:

-     конусний (рис. 3.6, а);



09





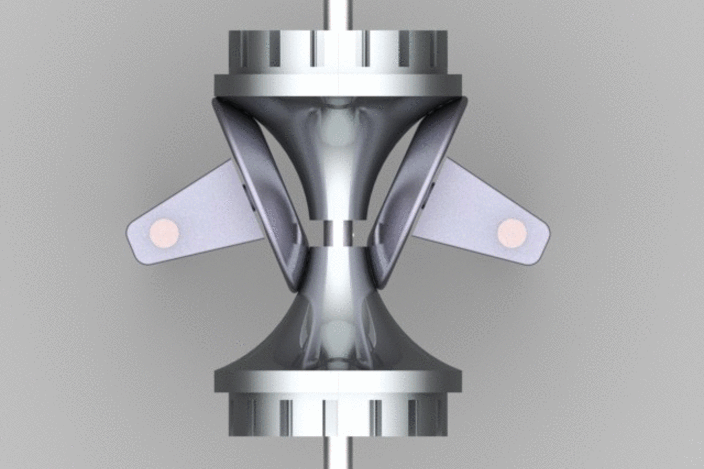

-     торовий (рис. 3.6, б);

а53



-    кульовий (рис. 3.6, в).



рис



Рис. 3.5. Схеми   фрикційних варіаторів з безпосереднім контактом котків

рис

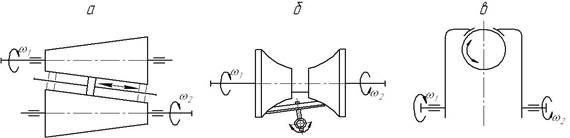

Рис. 3.6. Схеми   фрикційних варіаторів з проміжними котками

Основною характеристикою фрикційного варіатора є діапазон регулювання  D – це відношення кутових швидкостей, відповідно максимальної  і мінімальної  веденого котка при постійній кутовій швидкості  ведучого котка:

.                                          (3.3)

Враховуючи те, що   і  , діапазон регулювання варіатора можна визначити через максимальне () і мінімальне () передаточні числа

.                                              (3.4)



2. Основні геометричні і кінематичні співвідношення. Сили в передачі. Умова працездатності передачі. Основні відомості про розрахунок передачі на контактну витривалість.

ruedas_friccion_01

Суть розрахунків фрикційних передач на контактну міцність показана на прикладі передачі з паралельними осями, з гладким ободом, зовнішнього дотикання – циліндричної фрикційної передачі (рис. 3.7).

рис

Рис. 3.7. Розміри і навантаження циліндричної фрикційної передачі

Основними розмірами циліндричної фрикційної передачі  є діаметри котків   і  , міжосьова відстань  а  і ширина котків b. Зв’язок між  розмірами наступний:

;               (3.5)

Тут:   - коефіцієнт пружного ковзання ();  - коефіцієнт ширини котків ().

Для передачі зовнішнього навантаження слід забезпечити умову , де - сила тертя в контакті котків;  - колова сила на котках. Враховуючи те, що  і  , та беручи до уваги коефіцієнт запасу зчеплення котків , можна визначити потрібну силу притиску котків , яка забезпечить відсутність їхнього проковзування:

                                             .                                     (3.6)

Розрахунок фрикційних передач з металевими котками виконують на контактну міцність. Для лінійного дотикання, згідно формули Герца, маємо:

                                                            (3.7)

де  - розподілене навантаження в контакті котків.

     - зведений модуль пружності першого роду, де   - модулі пружності першого роду матеріалів  котків 1 і 2;  - зведений радіус кривини контакту котків.

                                        ,                                         (3.8)

де   і - радіус кривини, відповідно котків 1 і 2.

         Якщо  , після підстановки  отримаємо

                                          .                                       (3.9)

         Підставимо значення   і  в умову контактної міцності , після перетворень отримаємо:

                          ,                  (3.10)

де - коефіцієнт, що враховує нерівномірність розподілу навантаження по ширині котків.

         Формулу для проектного розрахунку дістанемо, якщо підставимо в умову контактної міцності  і   через міжосьову відстань  . В результаті отримаємо:

                             .                        (3.11)

Допустимі контактні напруження  беруть із довідкової літератури в залежності від матеріалів котків і умов їх роботи. За визначеним значенням  підраховують діаметри  і  та ширину котків . Інші фрикційні передачі розраховують та проектують за рекомендаціями наведеними у літературі з деталей машин.





м275



Запитання для самоконтролю:

1.        Назвіть призначення та будову фрикційної передачі.

2.        Сформулюйте умову працездатності фрикційної передачі.

3.        На які два класи поділяють фрикційної передачі ?

4.        Які матеріали використовують для виготовлення деталей фрикційних передач  ?

5.        За якими ознаками класифікують передачі постійного передаточного числа ?

6.        За якими ознаками класифікують передачі із змінним передаточним  числом  ?

7.        Назвіть основні геометричні параметри фрикційної передачі.

8.        За якою формулою визначають міжосьову відстань ?

9.        За якою формулою визначають необхідну силу притискання котків ?

10.    Назвіть умову контактної міцності для фрикційних передач.
